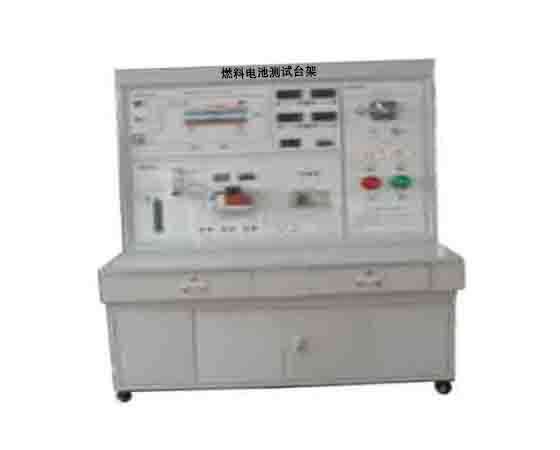

新能源汽車燃料電池測試臺架由自吸質子交換膜燃料電池堆、金屬氫化物氫瓶及其組件燃料電池控制器、DC線性負載、交流線性負載、DC感性負載和測試儀器組成，下面由小編為您詳細介紹!

　　簡介

　　燃料電池測試臺架的多通道電化學工作站是一種模塊化、大電流的電化學綜合測試儀，可以滿足各種電化學研究需求。儀器的交流阻抗可一次全量程測量，并可提供多波形(5或15波形)測量模式。

　　它支持流體動力交流阻抗;包括EHD法、強度調制光電流譜IMPS法和強度調制光電流IMVS法;包括六種阻抗測試方法:單電位下常規頻率掃描阻抗測量法;潛在頻率掃描;恒電位時頻掃描;單電流下的掃描頻率;電流頻率掃描;時頻掃描;支持幾乎所有固化的電化學測量方法。

　　測試臺架利用燃料氫作為還原劑，空氣中的氧氣作為氧化劑進行電化學反應，將化學能直接轉化為電能(化學反應式為H2+1/2O2 H2O)，燃料電池可以用作發電站或車輛的能源。與內燃機相比，燃料電池最突出的優點是能量轉換效率高，環境污染極低。在現實生活中，電能是一種清潔能源，所以燃料電池輸出的是清潔能源。

　　DC/AC

　　燃料電池測試臺架中有兩個DC/交流電源模塊

　　1.DCW300-12S12(1):將來自燃料電池的DC 19V電能轉換成220v±5%的交流電壓，為負載等供電。技術參數:輸入電壓范圍9 ~ 18V，輸出電壓Ac220V，輸出電流1.2A，輸出功率300W;

　　2.DCN200-12S09(1套):10-28V DC電壓轉換成186-260v±5% % %交流電壓，逆功率送電網(并網);

　　儀表

　　電流表:平臺配備兩個電流表，量程分別為交流5A和DC 20A，誤差為0.2%。用于測量燃料電池的輸出電流和交流電流;

　　電壓表:平臺配備兩個電壓表，量程分別為AC 500V和DC 50v±0.2%。用于測量燃料電池的輸出電壓、負載電壓和交流輸出電壓;

　　計時器:該教學平臺有一個計時器，量程為100小時，主要用于累計氫氣瓶的使用時間，以便按時充氣。啟動堆棧時按下定時器按鈕，關閉堆棧前按下停止按鈕保存數據，按下清除按鈕清除累計時間;

　　溫度計:本教學平臺有一個溫度計，測量范圍為-19.9 ~ 99.9℃，誤差為1%。用于反映環境溫度;

　　負荷

　　線性負載:為可變電阻箱，電阻變化范圍為0 ~ 1999歐姆，最小電阻變化值為0.1歐姆;最大允許功率為10W;

　　感性負載:額定電壓12-24V，轉速200rpm的減速電機;

　　以上內容就是介紹的燃料電池測試臺架：http://www.qvuprbq.cn/xb-rl/1219.html，希望對訂購氫燃料電池半實物仿真實驗臺的朋友們有所幫助，介紹出現錯誤可能在所難免，還請朋友們幫忙改正,想了解其中更多內容以及行情資訊，歡迎收藏本站，也可電話了解，或者直接實地考察，也可電話微信溝通訂購!
